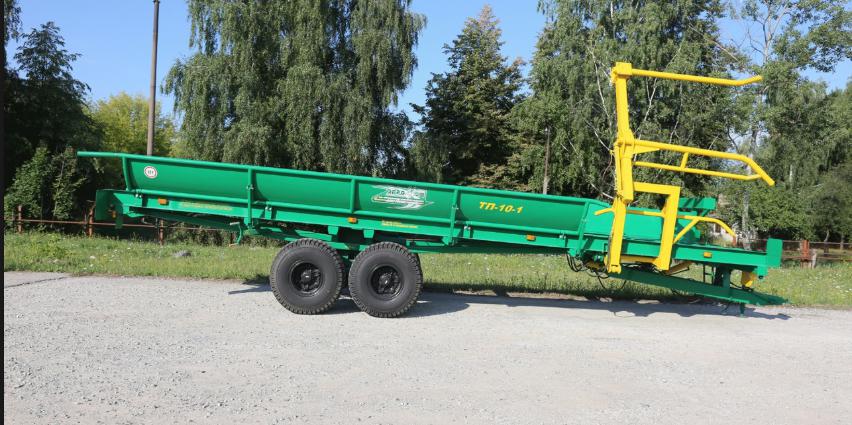

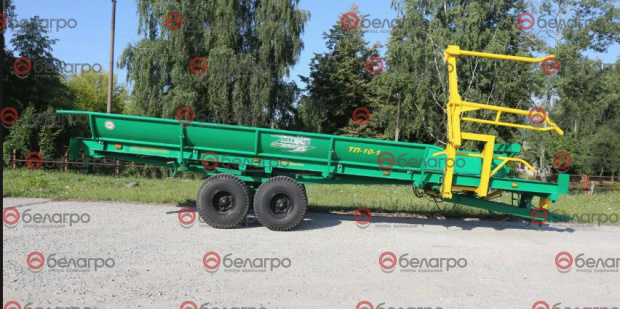

Транспортировщик рулонов ТП-10-1
В новую конструкцию, в сравнении с прежней моделью ТП-10, введены следующие инновационные решения:
- рулоны диаметром до 1,5 м загружаются в два яруса посредством
вильчатого погрузочного устройства и толкающей стенки с реверсивным ходом;
- для сохранения цилиндрической формы рулонов и целостности их обвязки (особенно полиэтиленовой сетки) днище платформы и боковые борта выполнены по радиусу и зашиты металлическим листом;
- вильчатое погрузочное устройство оснащено направляющими пальцами, положение одного из которых относительно рулона оперативно изменяется гидроцилиндром для надежного захвата его и погрузки;
- боковые борта на платформе устанавливаются в трех положениях в зависимости от диаметра транспортируемых рулонов;
- саморазгрузка рулонов производится толкающей стенкой одновременно с опрокидыванием платформы назад под определенным углом: в результате поступательного движения трактора рулоны последовательно укладываются в горизонтальное положение в два ряда;
-грузоподъемность увеличена с 7 до 11 тонн.
Рама выполнена из продольных лонжеронов, соединенных поперечинами. Сверху рама обшита дугообразными стальными листами, образуя днище платформы. Снизу к раме приварен подрамник, а в передней части шарнирно закреплено дышло со сцепной петлей.
Ходовая система представляет собой балансирную тележку с четырьмя колесами, которая крепится к подрамнику.
Толкающая стенка предназначена для перемещения рулонов вдоль платформы как при загрузке, так и при выгрузке рулонов.
Вильчатое погрузочное устройство (рисунок 3) представляет собой сварную рамку 1 с несущими балками 3 и 4, подвижными пальцами 5 и 7, упором 6. Погрузочное устройство соединяется с рамой осью 2. Подвижный палец 5 при помощи гидроцилиндра перемещается по несущей балке для управления захватом рулона при подборе и обеспечивает загрузку второго яруса рулонов (рисунок 4). Второй подвижный палец 7 предварительно устанавливается на несущей балке 3 в зависимости от диаметра подбираемых рулонов.
Боковые борта шарнирнозакреплены на раме и в зависимости от диаметра транспортируемых рулонов (от 1,2 до 1,8 м) устанавливаются в трех положениях (рисунок 5).
Гидропривод соединяется с гидросистемой трактора и предназначен для управления гидроцилиндрами вильчатого погрузочного устройства, гидромотором привода толкающей стенки и гидроцилиндром опрокидывания назад платформы. Управление гидроприводом осуществляется из кабины трактора при помощи пульта управления ПУТР (рисунок 6 и 8) через трехсекционный гидрораспределитель.
Тормозная система работает и управляется от пневмосистемы трактора. Управление механическим стояночным тормозом производится с помощью винтового механизма, расположенного с правой стороны рамы.
Электрооборудование включает в себя многофункциональные задние и передние фонари, пульт управления ПУТР.
Технологический процесс ТП-10-1 осуществляется следующим образом. Погрузчик опускается в нижнее положение, и при движении трактора направляющие пальцы заходят с торцевой части под рулон, который затем поднимается и укладывается к левому борту. Следующий рулон загружается аналогичным образом рядом с предыдущим с правого борта. После отвода погрузчика толкающей стенкой рулоны перемещают вдоль платформы на расстояние равное их длине - 1200 мм или 1500 мм. По окончанию перемещения толкающую стенку возвращают в исходное положение, освобождая место для следующих рулонов. Далее цикл повторяется. По окончанию загрузки рулоны транспортируются к месту складирования и хранения. Саморазгрузка осуществляется путем наклона платформы назад при помощи гидроцилиндра через пульт управления, а затем включают привод толкающей стенки, которая последовательно перемещает рулоны до разгрузки. При этом трактор синхронно подается в обратную сторону от рулонов. Толкающая стенка остановится автоматически по достижению конца платформы. После разгрузки рулонов платформу и толкающую стенку возвращают в исходное положение
- рулоны диаметром до 1,5 м загружаются в два яруса посредством
вильчатого погрузочного устройства и толкающей стенки с реверсивным ходом;
- для сохранения цилиндрической формы рулонов и целостности их обвязки (особенно полиэтиленовой сетки) днище платформы и боковые борта выполнены по радиусу и зашиты металлическим листом;
- вильчатое погрузочное устройство оснащено направляющими пальцами, положение одного из которых относительно рулона оперативно изменяется гидроцилиндром для надежного захвата его и погрузки;
- боковые борта на платформе устанавливаются в трех положениях в зависимости от диаметра транспортируемых рулонов;
- саморазгрузка рулонов производится толкающей стенкой одновременно с опрокидыванием платформы назад под определенным углом: в результате поступательного движения трактора рулоны последовательно укладываются в горизонтальное положение в два ряда;
-грузоподъемность увеличена с 7 до 11 тонн.
Рама выполнена из продольных лонжеронов, соединенных поперечинами. Сверху рама обшита дугообразными стальными листами, образуя днище платформы. Снизу к раме приварен подрамник, а в передней части шарнирно закреплено дышло со сцепной петлей.
Ходовая система представляет собой балансирную тележку с четырьмя колесами, которая крепится к подрамнику.
Толкающая стенка предназначена для перемещения рулонов вдоль платформы как при загрузке, так и при выгрузке рулонов.
Вильчатое погрузочное устройство (рисунок 3) представляет собой сварную рамку 1 с несущими балками 3 и 4, подвижными пальцами 5 и 7, упором 6. Погрузочное устройство соединяется с рамой осью 2. Подвижный палец 5 при помощи гидроцилиндра перемещается по несущей балке для управления захватом рулона при подборе и обеспечивает загрузку второго яруса рулонов (рисунок 4). Второй подвижный палец 7 предварительно устанавливается на несущей балке 3 в зависимости от диаметра подбираемых рулонов.
Боковые борта шарнирнозакреплены на раме и в зависимости от диаметра транспортируемых рулонов (от 1,2 до 1,8 м) устанавливаются в трех положениях (рисунок 5).
Гидропривод соединяется с гидросистемой трактора и предназначен для управления гидроцилиндрами вильчатого погрузочного устройства, гидромотором привода толкающей стенки и гидроцилиндром опрокидывания назад платформы. Управление гидроприводом осуществляется из кабины трактора при помощи пульта управления ПУТР (рисунок 6 и 8) через трехсекционный гидрораспределитель.
Тормозная система работает и управляется от пневмосистемы трактора. Управление механическим стояночным тормозом производится с помощью винтового механизма, расположенного с правой стороны рамы.
Электрооборудование включает в себя многофункциональные задние и передние фонари, пульт управления ПУТР.
Технологический процесс ТП-10-1 осуществляется следующим образом. Погрузчик опускается в нижнее положение, и при движении трактора направляющие пальцы заходят с торцевой части под рулон, который затем поднимается и укладывается к левому борту. Следующий рулон загружается аналогичным образом рядом с предыдущим с правого борта. После отвода погрузчика толкающей стенкой рулоны перемещают вдоль платформы на расстояние равное их длине - 1200 мм или 1500 мм. По окончанию перемещения толкающую стенку возвращают в исходное положение, освобождая место для следующих рулонов. Далее цикл повторяется. По окончанию загрузки рулоны транспортируются к месту складирования и хранения. Саморазгрузка осуществляется путем наклона платформы назад при помощи гидроцилиндра через пульт управления, а затем включают привод толкающей стенки, которая последовательно перемещает рулоны до разгрузки. При этом трактор синхронно подается в обратную сторону от рулонов. Толкающая стенка остановится автоматически по достижению конца платформы. После разгрузки рулонов платформу и толкающую стенку возвращают в исходное положение
Габаритные размеры и масса | |
Масса, кг | 4000 |
Габаритные размеры: высота, мм | 4000 |
Габаритные размеры: длина, мм | 12000 |
Габаритные размеры: ширина, мм | 3400 |
Основные данные | |
Количество перевозимых рулонов, шт | 20 |
Грузоподъемность, т | 11 |
