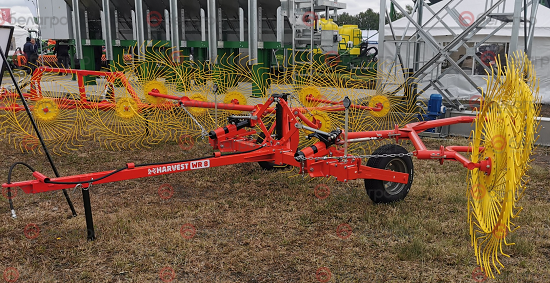

Грабли HARVEST WR 8
На собственных ходовых колесах R-13. С возможностью установки среднего 9-го колеса и граблинами толщиной 6 мм или 7 мм.
В рабочих и в ходовых колесах — автомобильные ступицы ВАЗ с коническими подшипниками.
Конструкция ступиц позволяет обслуживать пару конических подшипников и регулировать зазоры.
Грабли колесно-пальцевые ГКП-6,1 предназначены для сгребания провяленной травы из прокоса в валки, ворошения ее в прокосах и оборачивания валков.
Грабли легко переводятся в рабочее положение и складываются в транспортное с помощью гидросистемы трактора.
Усиленный диск рабочего колеса (толщина 5 мм);
Спица рабочего колеса 6 мм или 7 мм;
Автомобильные опорные колеса.
Усиленное дышло. Более жесткая конструкция за счет применения профильной трубы 80*80
![](/upload/iblock/dc4/dc445aee89d980c237eab7d04856b708.png)

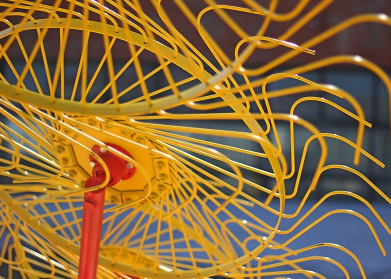

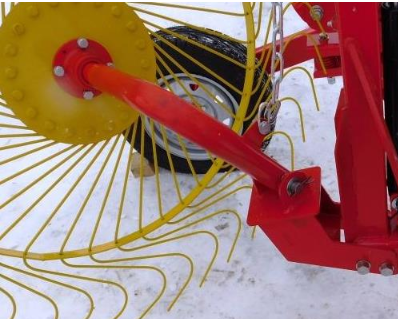

Спица имеет S образную форму в совокупности с отсутствием жесткой связи обода рабочего колеса и диска позволяет работать на изгиб и кручение во всех плоскостях. Спица изготовлена из пружинной стали и проходит термическую обработку до необходимой твердости. Сталь 60С2А ГОСТ 14963-78 с последующей термической обработкой.
![](/upload/iblock/5c2/5c2614d2390e71f243376c8b455ca231.png)

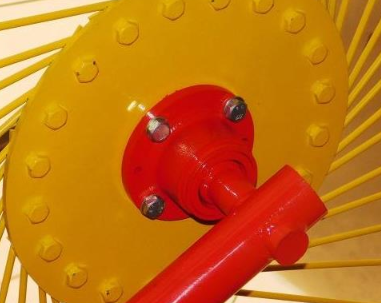

Главным преимуществом этого узла, применяемого во всей линейке граблей производства ООО «ХАРВЕСТ» является ступичный узел автомобиля ВАЗ с коническими подшипниками, который обеспечивает многократный запас прочности и большой ресурс, прост в эксплуатации и обслуживании.
![](/upload/iblock/613/61376fe79bc91e59771c3af569f762b5.png)

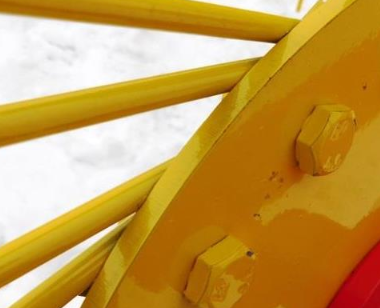

Диск рабочего колеса изготовлен из качественной стали толщиной 5 мм, что делает невозможными деформацию и разрушение узла.
![](/upload/iblock/56c/56c256b807526154a9e967fd1788da30.png)

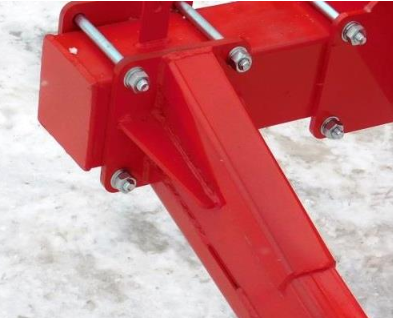

Дышло изготовлено из профильной трубы 80мм х 80мм с толщиной стенки 4 мм, что дает повышенную жесткость относительно применения трубы круглого сечения. Основание дышла усиленно четырьмя мощными косынками, расположенными по векторам нагрузок, также дышло удлиненно для удобства маневрирования при работе.
![](/upload/iblock/143/1437482e0ca66119aad4e767d0309721.png)

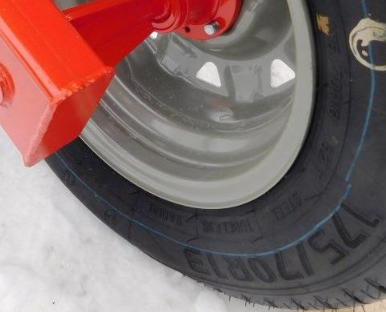

В качестве ходового колеса применяется автомобильное колесо ВАЗ R13, что обеспечивает высокую плавность хода, уменьшает давление на почву и простоты в обслуживании.
![](/upload/iblock/1dc/1dcc634c027cdad85d93f4097a4671c7.png)

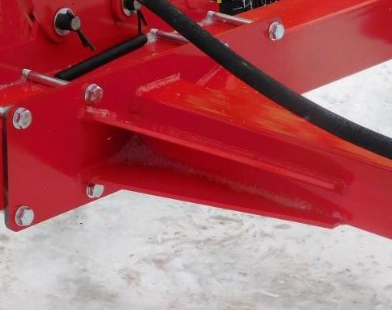

В связи с высокой нагрузкой данного узла, опора изготовлена из профильной трубы 100мм х 50мм со стенкой 4мм, и усиленна в основании двумя П-образными профилями.
![](/upload/iblock/f4e/f4ed624471febdb8bf37f4ff625a4778.png)

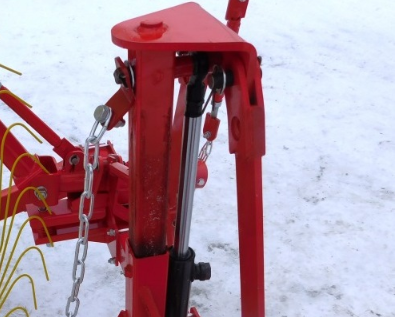

В конструкции копира применяются трубы квадратного сечения и жесткая фиксация гидроцилиндра, предотвращающие перекос и закусывание механизма подъёма.
![](/upload/iblock/d51/d513084ebf32168c2a9493686376386f.png)

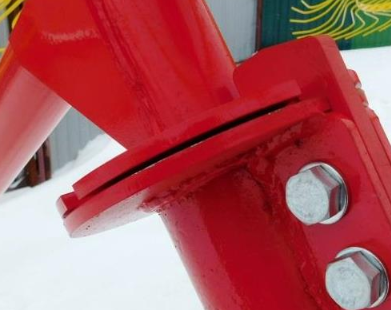

Применение фланцевого соединения повысило надежность и ремонтопригодность узла, а также позволяет с высокой точностью копировать рельеф почвы и упрощает перевод граблей из режима сгребания на ворошение и наоборот.
![](/upload/iblock/cf5/cf53b61c53cc7e62381cc809e26297f4.png)
Все подвижные соединения оснащены пресс масленками, позволяющими быстро и легко обслуживать грабли.
![](/upload/iblock/79e/79ec89480849fac529714fd94de32dc7.png)

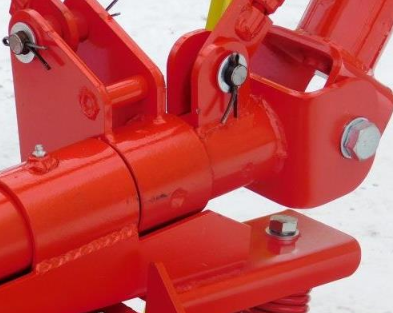

Конструкция поворотного кулака оснащена амортизационной пружиной, которая в совокупности с S образной спицей рабочего колеса позволяет собирать сено без засорения землей, и оказывает минимальное влияние корневую систему трав. Ограничитель хода поворотного кулака позволяет быстро и надежно фиксировать секции граблей в транспортном положении.
![](/upload/iblock/f56/f56cf8f79469a20c13949c793dc3cc2f.png)
Данная опция предназначена для сгребания скошенной массы вне зоны захвата основных рабочих колес с целью обеспечения более к качественного последующего подбора валка пресс-подборщиком и более качественно переворачивает валок при ворошении для дополнительной просушки.
Габаритные размеры и масса | |
Масса, кг | 450 |
Общие данные | |
Ширина сгребания, м | 6 |
Количество граблин на роторе, шт | 40 |
Количество рабочих колес, шт | 8 |
Требуемая мощность трактора, л.с. | 35 |
Рабочая скорость, км/ч | 20 |
