Опрыскиватель полуприцеп ОПШ-24-3000 (Миксер; колеса 9*42; трехпозиц форсунка)
Укомплектован импортным оборудованием.
Надежен, прост и удобен в эксплуатации:
-переход из транспортного в рабочее положение и регулировка высоты производятся с помощью гидроцилиндров;
-на каждом крыле установлен регулятор давления масла, который позволяет регулировать плавность складывания/раскладывания;
-маятниковая система уравновешивания штанги состоящая из амортизаторов и пружин обеспечивает горизонтальную устойчивость и долговечность работы штанг;
-20-литровая канистра для мытья рук;
-120-литровый промывочный бак для очистки системы от ядохимикатов, включающий в себя миксер для предварительной подготовки рабочей смеси;
-итальянский насос защищен промежуточной опорой от вибраций и прямых ударов карданного вала;
-функция откачки оставшегося рабочего раствора через насос;
-шланги, фильтры производства Италии;
-двухуровневая система фильтрации воды: сетка на горловине основного бака служит фильтром грубой очистки, фильтр на распределителе очищает раствор от более мелких примесей.
-3-х пазиционные распылители с различными щелевыми размерами.
-шины 9,5*42 увеличенный клиренс 620 мм.
-высота установки штанги относительно поверхности поля - 500 -1700 мм.
-Миксер на 35л. для смешивания пестицидов.
![](/upload/iblock/b6b/b6b0b5550f72dbb2abaa05d563d06dae.jpg)

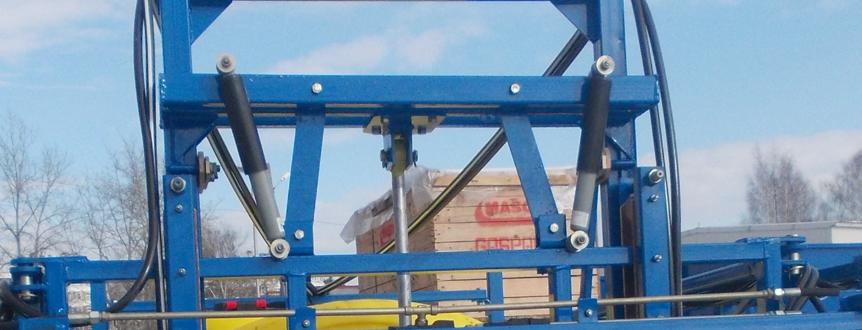

Амортизация штанг опрыскивателя при движении производится 2-мя гидравлическими амортизаторами.
![](/upload/iblock/75b/75baaa55f0ade42663f5a82170f124f1.jpg)

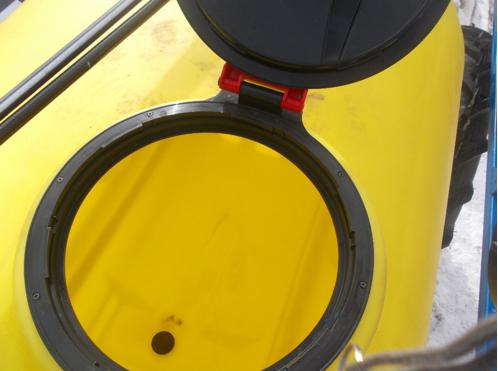

При наличии заправочных средств заправка бака осуществляется через горловину, которая оснащена фильтрующей сетки.
![](/upload/iblock/544/544776f0e1c968a5c093397c5a6b8d22.png)

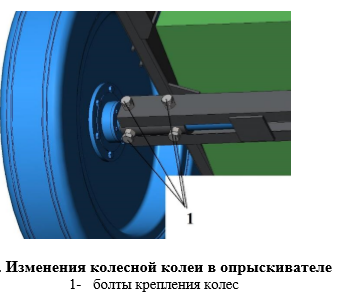

Конструкция опрыскивателя дает возможность ступенчатого изменения колесной колеи (1500-1800 мм). Это позволяет приспособить колесную колею опрыскивателя к колесной колее трактора и технологическим дорожкам на полях.
![](/upload/iblock/f64/f64a50364701cc7df8842f8fcec97839.jpg)

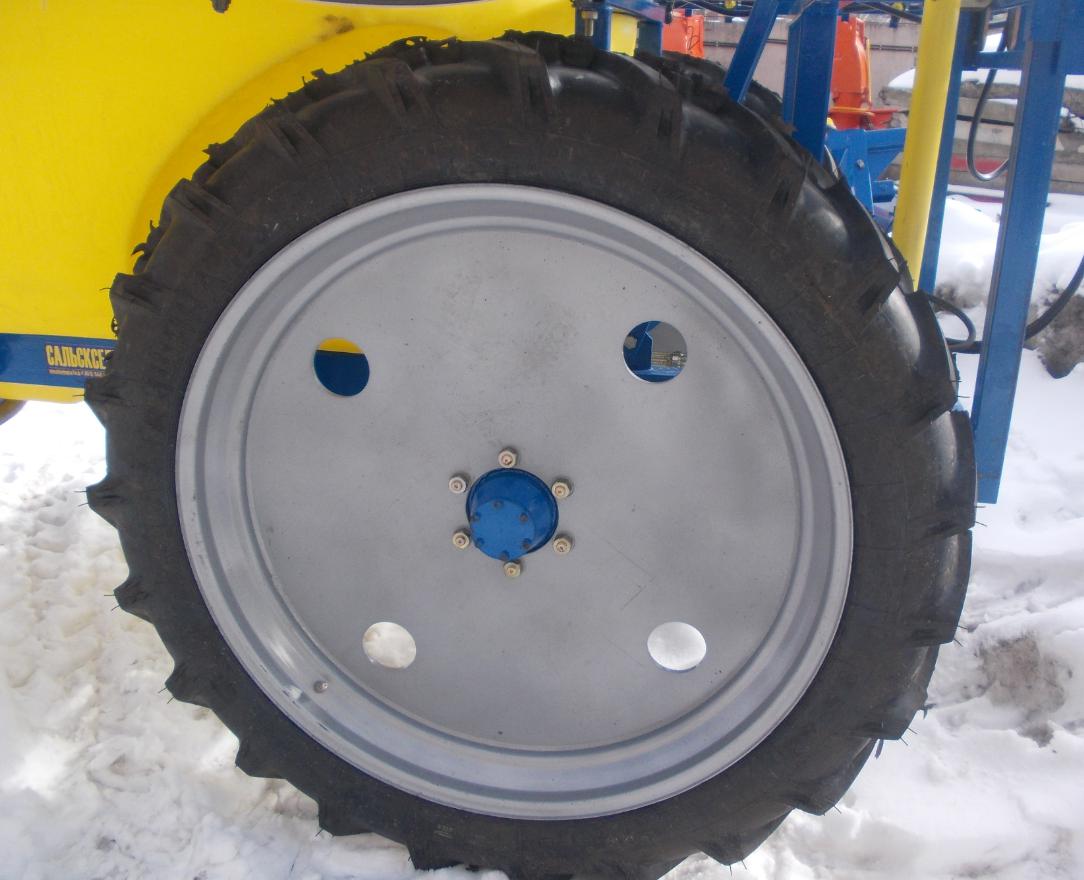

Использование колес увеличенного диаметра 9,5х42 позволяет увеличить агротехнический просвет опрыскивателя с 500 мм до 620 мм.
![](/upload/iblock/6b9/6b917d8219fe0d249a79b251fdd7aa6b.png)

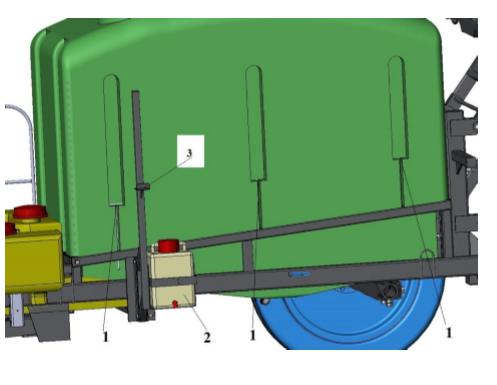

Количество рабочей жидкости в баке определяется по шкале уровнемера. Рабочее давление в напорной магистрали регулируется маховиком регулятора давления. Рабочее давление в системе контролируется по манометру, который установлен на регуляторе-распределителе.
![](/upload/iblock/de9/de93bae78973b25339f4eb85ecd07549.png)

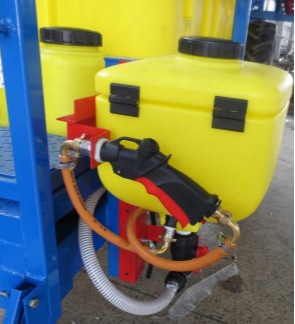

Миксер служит для быстрого и качественного приготовления раствора из концентрата непосредственно на месте эксплуатации опрыскивателя, т.е. для работы опрыскивателя нет необходимости задействовать еще одну единицу техники с емкостью, Опрыскиватели могут самостоятельно смешивать концентрированные препараты с чистой водой из собственного бака. Устройство позволяет легко переходить с одной рабочей жидкости на другую. Омыватель миксера очищает миксер и тару от остатков рабочей жидкости после приготовления раствора. Емкость миксера сделана из высококачественного полиэтилена.
![](/upload/iblock/3d9/3d98b45e5a936f0fe6b68f4c18e44f12.jpg)

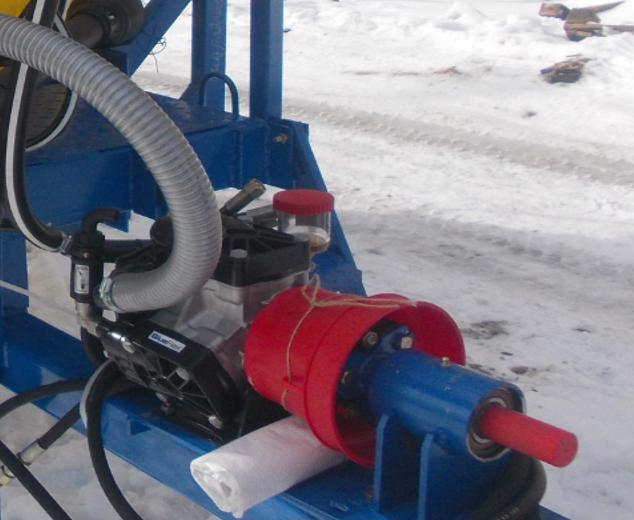

Мембранно-поршневой насос Итальянского производства обеспечивает производительность от 120 до 160 л/мин.
![](/upload/iblock/7eb/7ebdb18e8d5fe843fd69cd5887abd52e.png)

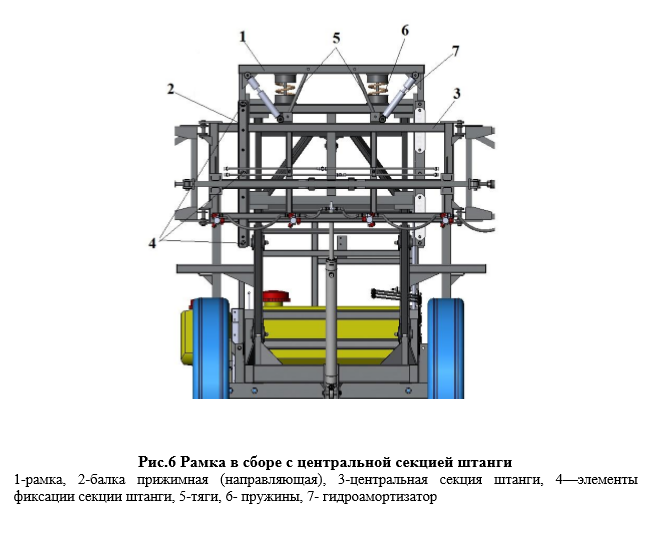

Штанга состоит из 7 секций. Секции штанги соединены между собой с помощью осей. Центральная секция штанги соединяется с рамой опрыскивателя с помощью навески. Оборудование для складывания штанги состоит из двух водил, гидроцилиндров, опоры, которая соединена с центральной секцией через амортизаторы (компенсирующие колебания штанги во время работы).
![](/upload/iblock/387/38714075fd52ac8d88828cb7af4089c6.jpg)

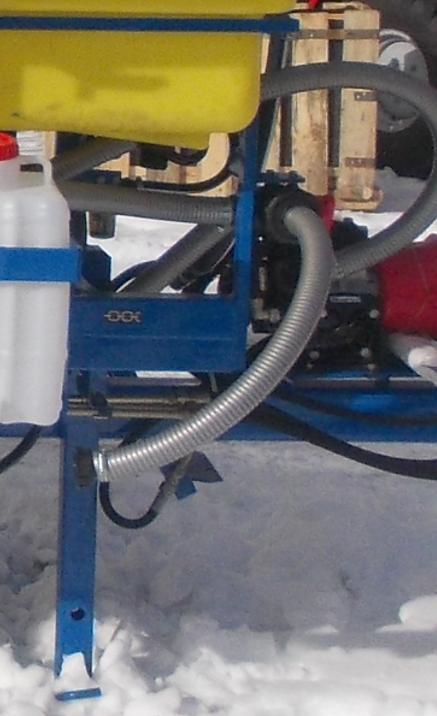

Самозаправку опрыскивателя можно осуществить с помощью заправочного рукава, который подсоединяется к всасывающему фильтру через входной патрубок, который во время работы закрывают.
![](/upload/iblock/e0b/e0bc884b117e94e3532897a5784334b2.png)
Данная можель снабжена 3-х позиционными форсунками Итальянского производства. Головки оборудованы мембранными запорными клапанами, предотвращающими вытекание жидкости из распылителей при закрытом клапане управления. Красный СТ 110.04 Синий СТ 110.03 Желтый СТ 110.02
![](/upload/iblock/459/4590fafd0ad275083318a935ac988649.png)
Бак на 3000 литров для рабочей жидкости с гидравлической мешалкой, дополнительный промывочный бак (на 120 литров), а так же бачок на 20 литров для мытья рук.
![](/upload/iblock/b61/b618e5ccd1004fd611a0e7fc8b1fea37.png)

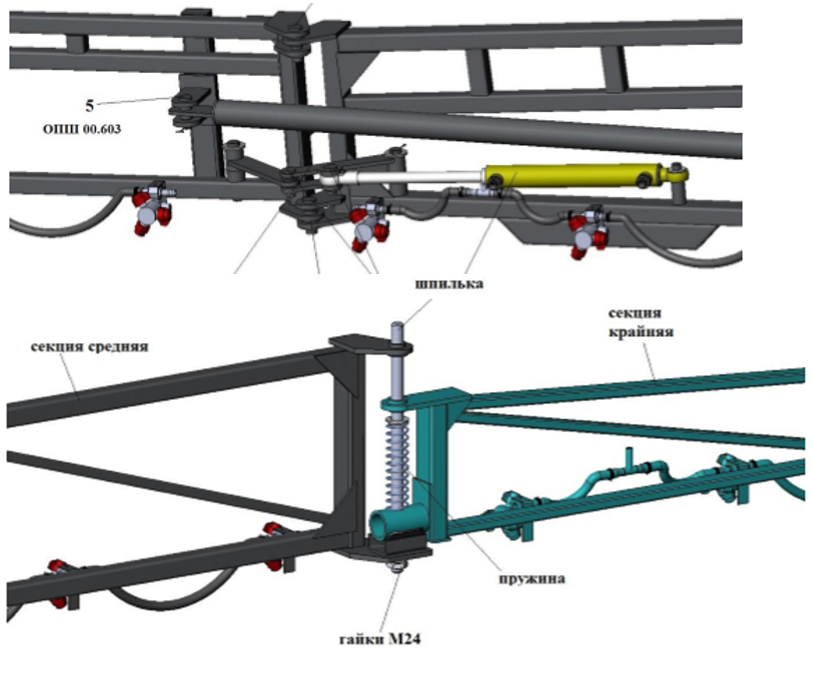

Подъем и опускание штанги осуществляется с помощью гидроцилиндра, Гидроцилиндр для складывания штанги ГЦ 40х20х300 установлен между промежуточной и крайней секциями с помощью четырех осей и двух рычагов.
![](/upload/iblock/9ec/9ec8bbd83826c77cf729fd33c7f66cb2.png)
Таблица распылителей
Общие данные | |
Объем основного бака, л | 3000 |
Производительность насоса, л/мин | 185 |
Ширина опрыскивания, м | 24 |
Рабочая скорость, км/ч | 12 |
Шины | 9,5*42 |
Требуемая мощность трактора, л.с. | 90 |
Габаритные размеры и масса | |
Габаритные размеры: длина, мм | 6450 |
Габаритные размеры: ширина, мм | 2431 |
Габаритные размеры: высота, мм | 2620 |
